A onda delta é o sinal que define a pré-excitação ventricular: um PR curto sem onda delta não permite o diagnóstico.1 Ela também está na origem de dois erros opostos: quando é mínima, típica das vias laterais esquerdas, passa despercebida; quando é ampla, imita infarto antigo, bloqueio de ramo ou hipertrofia ventricular.1,2 A sua polaridade, por fim, é o ponto de partida para localizar a via acessória.

Critérios e Medida

  • Critérios clássicos: PR < 120 ms, onda delta, QRS habitualmente ≥ 120 ms e alterações secundárias da repolarização.2,3
  • O que define: a onda delta; o PR e o QRS variam com o grau de pré-excitação e podem ficar dentro do normal.2,4
  • PR: do início da onda P ao início do empastamento (intervalo P-delta), e não ao início da parte rápida do QRS.2,5
  • Onda delta: do início do empastamento à mudança de inclinação do QRS; dura de 20 a 70 ms.1 É óbvia com duração a partir de 40 ms ou amplitude a partir de 5 mm, e mínima abaixo disso.5

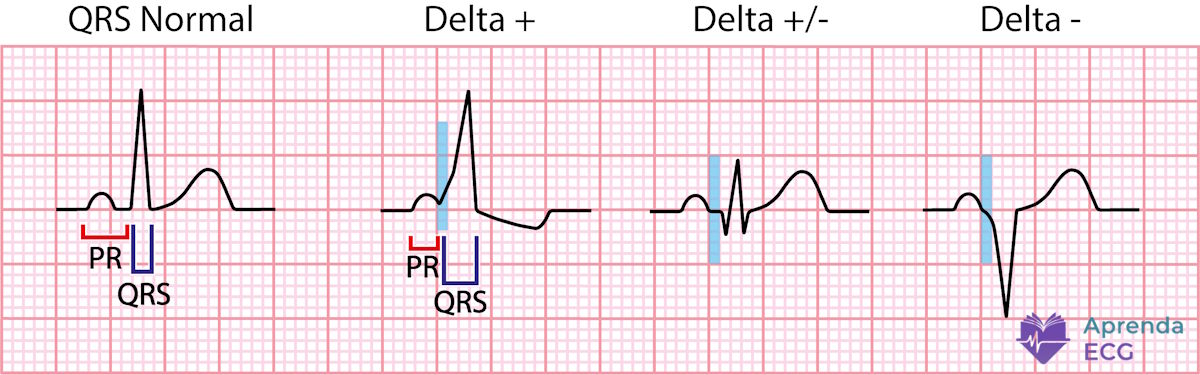

  • Polaridade: positiva, negativa ou isoelétrica, lida nos primeiros 20 ms do QRS, em cada uma das 12 derivações; alguns algoritmos usam 40 ou 60 ms.2,6,7,8,9
Batimento pré-excitado de D2 com a medida do PR, da onda delta e dos primeiros 20 ms do QRS
Figura 1. Como medir a onda delta. Batimento pré-excitado de D2, ampliado. O PR, de 100 ms, vai do início da onda P ao início do empastamento; a onda delta (em vermelho, área sombreada) dura 50 ms, do início do empastamento à mudança de inclinação do QRS; a faixa verde marca os primeiros 20 ms do QRS, em que se lê a polaridade da onda delta, aqui positiva.

Nas derivações perpendiculares às forças iniciais do QRS, a onda delta pode ser isoelétrica e passar despercebida; nelas, o QRS parece mais estreito e o PR, mais longo. A diferença entre o maior e o menor PR do traçado (dispersão do PR) ajuda a confirmar ou excluir pré-excitação quando a onda delta é duvidosa.1,5

D2 e V1 do mesmo batimento pré-excitado, com PR e QRS diferentes nas duas derivações
Figura 2. Dispersão do PR. D2 e V1 do mesmo batimento pré-excitado, registrados ao mesmo tempo; as linhas tracejadas marcam o início da onda P, o início da onda delta, o início do QRS em V1 e o fim do QRS. Em D2, a onda delta é positiva (em vermelho): PR de 100 ms e QRS de 130 ms. Em V1, a onda delta é isoelétrica (trecho em vermelho na linha de base): o PR mede 140 ms e o QRS, 90 ms. Dispersão do PR: 40 ms.

Onda Delta Duvidosa

Na pré-excitação mínima, a via fica longe do nó sinusal, e o impulso que desce pelo nó atrioventricular (AV) chega aos ventrículos quase junto com o que passa pela via.2,8 Numa série de 238 pacientes com via manifesta, que comparou o ECG antes e depois da ablação bem-sucedida, um algoritmo em 3 passos confirmou ou excluiu a pré-excitação:5

  • Passo 1: menor PR ≤ 120 ms com dispersão do PR ≥ 20 ms
  • Passo 2: ausência de R septal em aVR
  • Passo 3: transição do QRS em V1 ou antes
  • Desempenho: positivo em 97% dos pacientes antes da ablação (231/238) e em 0,4% depois (1/238; especificidade de 99,6%), com razão de verossimilhança positiva de cerca de 230 e negativa de 0,03. As 6 falhas do último passo foram todas em vias direitas. A especificidade foi medida nos mesmos pacientes depois da ablação, sem validação prospectiva.5
  • Onda septal verdadeira: deflexão inicial com menos de 40 ms e linha isoelétrica nítida entre a onda P e o QRS; uma onda delta isoelétrica cria uma pseudo-onda R septal em aVR.5
  • Na dúvida: um bloqueador seletivo do nó AV, como a adenosina, pode confirmar ou excluir a pré-excitação.6

Pseudo-onda Q

Quando negativa, a onda delta inscreve-se como onda Q e imita a onda Q do infarto antigo.1 A pista é o PR curto com o empastamento inicial, e a onda T: em 47 de 50 traçados (94%) com pseudo-onda Q nas derivações inferiores, a T era positiva ou isoelétrica nessas derivações.10

ECG de 12 derivações com pré-excitação e pseudo-onda Q inferior
Figura 3. Pseudo-onda Q inferior da pré-excitação. PR curto (cerca de 90 ms) e onda delta negativa em D3 e aVF, simulando onda Q, com onda R alta em V1 e V2; QRS de cerca de 115 ms.

Pontos-chave

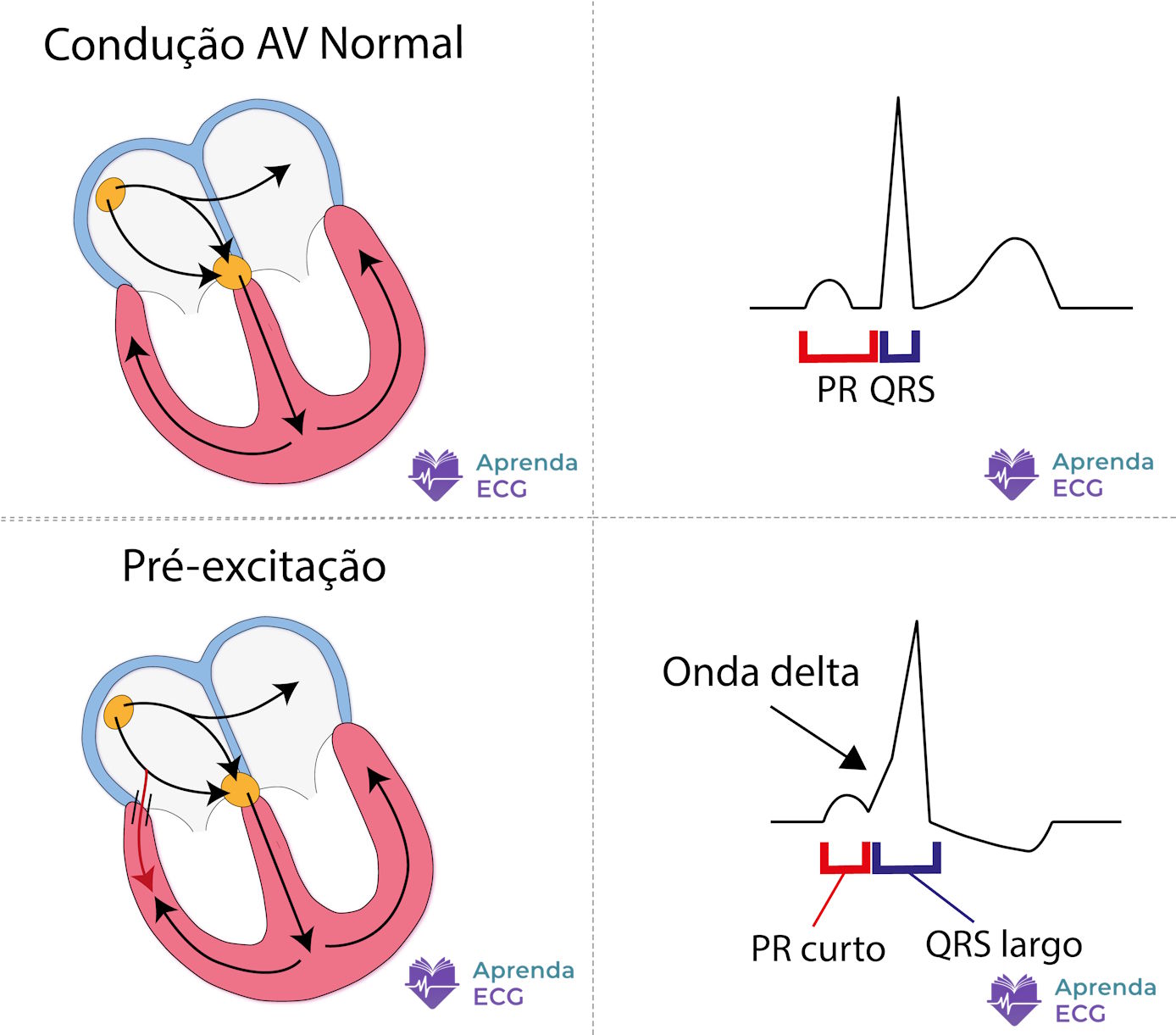

  • Gênese: o impulso chega aos ventrículos pela via acessória, sem o retardo do nó AV, e pelo nó AV e His-Purkinje. O miocárdio vizinho à inserção ventricular da via é ativado primeiro, de célula a célula e devagar: é o empastamento.1,2 O QRS é um complexo de fusão.6
  • Repolarização: o desvio do ST e a polaridade da onda T opõem-se, em geral, à onda delta e à deflexão principal do QRS.1
  • Grau de pré-excitação: depende da condução pelo nó AV e pelo His-Purkinje, do nó sinusal até a inserção atrial da via e pela própria via; por isso costuma ser evidente nas vias posterosseptais e direitas, próximas do nó sinusal.2,3
  • O que muda a onda delta: o que retarda o nó AV tende a aumentá-la (manobras vagais, massagem do seio carotídeo, adenosina, betabloqueadores, bloqueadores dos canais de cálcio e digital); o que acelera o nó, como o esforço e o tônus adrenérgico, a reduz.2,3,6
  • Onda delta que some: se o PR se alonga, houve bloqueio na via (pré-excitação intermitente); se encurta, o nó AV ficou mais rápido (pré-excitação inaparente).2
  • Padrão e síndrome: pré-excitação no ECG de pessoa assintomática é o padrão de Wolff-Parkinson-White (WPW); com taquiarritmia documentada ou sintomas de taquiarritmia, é a síndrome de WPW.2
  • Localização: como regra geral, onda delta positiva em V1 sugere via esquerda, e negativa, via direita.8

Armadilhas

  • Medir o PR até a parte rápida do QRS. O PR vai do início da onda P ao início do empastamento.2,5
  • Excluir pré-excitação porque o PR ou o QRS são normais. Ambos variam com o grau de pré-excitação; o que define é a onda delta.2,4
  • Excluir pela onda q septal em V6. Já foi proposta para excluir pré-excitação mínima, mas estava presente em 11% dos pacientes antes da ablação.5,6
  • Laudar infarto antigo, bloqueio de ramo ou hipertrofia ventricular. A onda delta ampla imita esses diagnósticos; a negativa simula onda Q.1,2
  • Localizar a via pelo QRS inteiro. Lê-se a polaridade da onda delta, de preferência com pré-excitação máxima.2,8

Teste-se

No Holter de um paciente com padrão de WPW, a onda delta desaparece de repente em alguns trechos, e nesses batimentos o PR passa de 100 para 170 ms. Qual é a interpretação?

Escolha uma alternativa para ver a resposta comentada.
